BBC EL34 tube amplifiers (Sound Sales, LSM/10/133)
Che sono introvabili e' gia' stato detto, io ne ho visti una sola coppia circa 10 anni fa'. L'amico che li ha acquistati, da un'altra persona che conosco, ha deciso che avevano bisogno di un controllo. Sono due monofonici costruiti in Inghilterra, nel Surrey forse negli anni 50.
Non si trova quasi nulla su di essi (come quasi nulla di tutti gli altri ottimi amplificatori progettati e costruiti dalla BBC inglese dagli anni 30 in poi, anche su disegno di Morgan Jones).
Domandando, domandando ho scoperto che la Sound Sales Ltd aveva sede proprio in West Street a Farnahm, nel Surrey e costruiva per gli studi di registrazione con schemi e specifiche della BBC (cosi' mi hanno detto!).
Non e' stato possibile reperire lo schema elettrico originale. Pero' osservando con attenzione tutti i componenti e' stato possibile ricavare lo schema elettrico di questo finale (anche se nessuno ci assicura che tutti i BBC EL34 abbiano questo schema).
Be Careful: the schematic diagram is refered to this power amplifier only. None can certified the same circuit for other Sound Sales EL34. Often the producer make little variations, serial number by serial number, increasing.
Quello che vedete in foto e' un esemplare, forse riverniciato del BBC EL34 tube amplifiers (Sound Sales, LSM/10/133), non ha numero di serie, non sembra modificato.
E' quello che ho utilizzato per ricavare lo schema elettrico.
Ho fatto una macrofotografia che permette di vedere bene sia la placca metallica del costruttore sia la scritta bbc incisa nel metallo del telaio. Malamente sono stati sovrapposti dei trasferibili. Se volete c'e' anche una macro piu' da vicino, 85 KBytes (see also wide macro photo, 85 KBytes).
Nel frattempo l'illuminatore si e' rotto ed ecco perche' questa brutta e sfocata foto del lato componenti. Ci sarebbe molto da vedere, il bel cablaggio in aria, il magnifico carta ed olio, i resistori anodici a filo enormemente surdimensionati, una ground-bar per la massa, poi connessa a single point, ecc..
Prima di restituirlo mi sono scordato di scattare una foto con il coperchio superiore smontato, si sarebbero visti il trasformatore di alimentazione con il cambiatensione a vite, ed il trasformatore di uscita con il cambia impedenza per 4 e 15 ohm, sempre a vite. Se mi ritorna provvedero'.
Il suono e' buono con le E34L della J.J. Electronics (oggi forse le migliori valvole europee), si sente un poco la timbrica monitor da studio di registrazione, il basso ha bisogno di un ora di rodaggio prima di fornire un suono accettabile. Dispiace la mancanza degli 8 ohm veri di uscita, ma le LS3/5A sono da 15 ohm, casualmente.

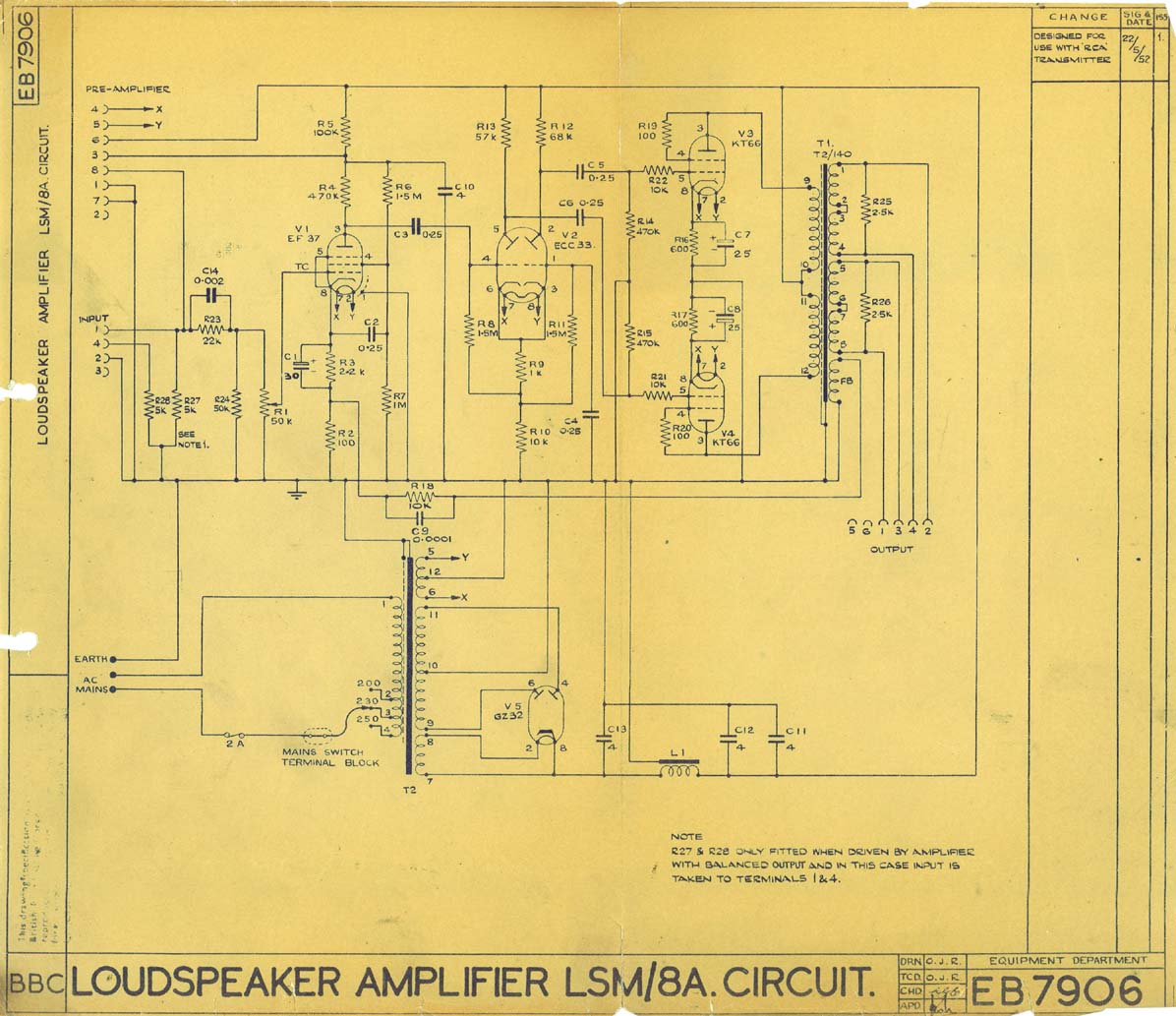

Years and years after this work I find, casually, a schematics of a BBC, LSM 8A amplifier with 2x KT66, ECC33, EF37 for every channel and 1x GZ32. Dating 1952, quite similar but different, see circuit on a yellow old paper, 169 KBytes.
